非晶合金干式變壓器開關調節

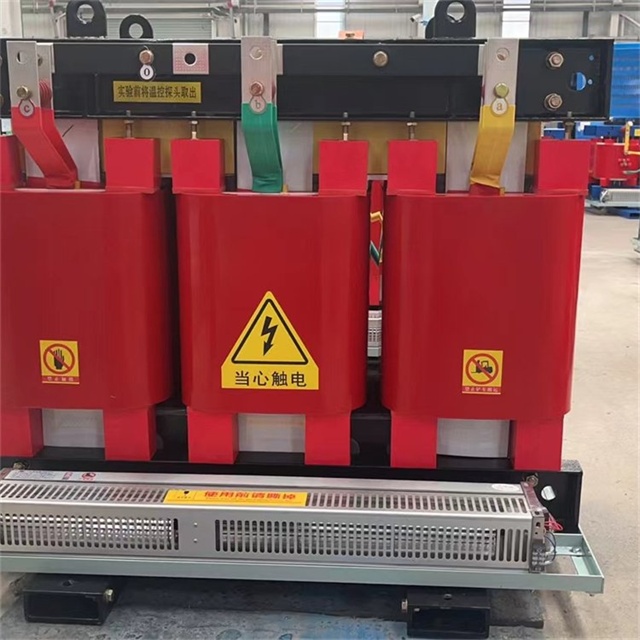

　　非晶合金干式變壓器的開關調節主要針對分接開關(用于調整變比，穩定輸出電壓)，其核心是通過改變高壓繞組的匝數比，適應電網輸入電壓的波動(通常±5%或±2.5%范圍)，確保低壓側輸出電壓在額定值允許偏差內(±5%)。由于非晶合金干式變壓器采用非晶合金鐵芯(脆性高、低損耗特性)和干式絕緣結構(無油、空氣冷卻)，其開關調節需兼顧結構特性與操作安全性，以下從調節原理、操作步驟、注意事項等方面詳細說明。

　　一、分接開關的作用與類型

　　1. 核心作用

　　電網電壓因負荷波動、線路損耗等原因會出現偏差(如10kV系統電壓可能在9.5~10.5kV波動)，分接開關通過改變高壓繞組匝數(\(N_1\))，調整變比(\(K=N_1/N_2\))，使低壓側輸出電壓(\(U_2=U_1/K\))穩定在額定值(如0.4kV)。

　　2. 常見類型(非晶合金干式變壓器以無勵磁分接開關為主)

　　| 開關類型 | 適用場景 | 特點 |

　　||||

　　| 無勵磁分接開關(OTC) | 電壓波動小、非連續調節場合(配電變壓器) | 必須在斷電狀態下操作，結構簡單、成本低、可靠性高，分接檔位少(通常3~5檔) |

　　| 有載分接開關(OLTC) | 電壓波動大、需連續調節場合(大容量變壓器) | 可帶負載調節，結構復雜(含切換開關、選擇開關)，成本高，干式變壓器中較少使用 |

　　非晶合金干式變壓器多為配電級(容量≤2500kVA)，普遍配置無勵磁分接開關，以下以該類型為例說明調節方法。

　　二、分接開關的檔位與調節原理

　　1. 檔位標識(以10kV/0.4kV變壓器為例)

　　分接開關通常標注為“分接1、分接2、分接3”，對應不同高壓繞組匝數，常見分接范圍為±5%，具體如下：

　　分接2(額定檔)：高壓側額定電壓10kV，低壓側輸出0.4kV(設計基準檔);

　　分接1(+5%檔)：高壓繞組匝數增加5%，適用于電網電壓偏高(如10.5kV)，降低輸出電壓;

　　分接3(5%檔)：高壓繞組匝數減少5%，適用于電網電壓偏低(如9.5kV)，提高輸出電壓。

　　> 注：檔位與電壓的對應關系需嚴格參照變壓器銘牌(不同廠家可能標注為“Ⅰ、Ⅱ、Ⅲ”或“10500V、10000V、9500V”)。

　　2. 調節原理

　　變比公式：\( K = \frac{U_1}{U_2} = \frac{N_1}{N_2} \)(\(N_2\)為低壓繞組匝數，固定不變)。

　　當電網電壓\(U_1\)升高時，切換至匝數更多的分接(如分接1)，\(N_1\)增大→\(K\)增大→\(U_2\)降低(保持穩定);

　　當電網電壓\(U_1\)降低時，切換至匝數更少的分接(如分接3)，\(N_1\)減小→\(K\)減小→\(U_2\)升高(保持穩定)。

　　三、無勵磁分接開關調節步驟(核心：斷電操作)

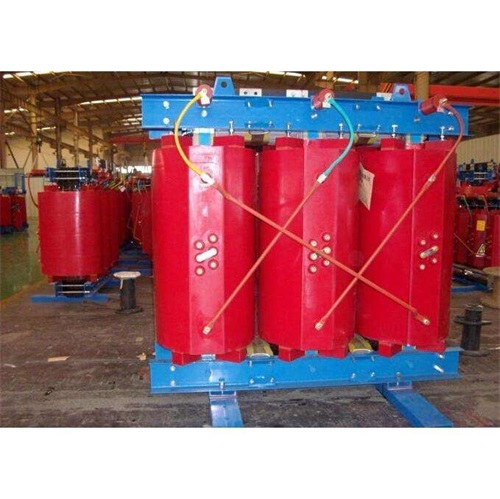

　　非晶合金干式變壓器的分接開關通常安裝在高壓側繞組出線端(柜體或變壓器本體側面)，調節需嚴格按“斷電→操作→驗電→通電”流程進行，具體步驟：

　　1. 準備工作

　　參數確認：用萬用表或電壓表測量當前高壓側輸入電壓(\(U_1\))和低壓側輸出電壓(\(U_2\))，判斷是否需要調節(如\(U_1=10.6kV\)，\(U_2=0.42kV\)，需切換至+5%檔降低輸出);

　　工具準備：絕緣手套、絕緣靴、驗電器(10kV級)、螺絲刀(絕緣柄)、放電棒，確保工具在試驗有效期內;

　　安全措施：在變壓器高低壓側斷路器處懸掛“禁止合閘，有人工作”標識，設置安全圍欄，無關人員撤離。

　　2. 斷電與放電(關鍵安全步驟)

　　斷開低壓側所有負載，分斷低壓側總斷路器;

　　分斷高壓側斷路器(或跌落式熔斷器)，等待5分鐘(確保繞組殘余電荷釋放);

　　用驗電器驗明高壓側出線端無電后，用放電棒對高壓繞組、低壓繞組分別放電(放電時間≥30秒)，并將高壓側接地(掛接地線)。

　　3. 分接開關調節

　　打開分接開關防護罩(通常為塑料或金屬蓋板，用螺絲刀擰開固定螺絲);

　　觀察當前檔位標識(如指針指向“2”)，根據電壓偏差確定目標檔位(如需降低輸出則調至“1”);

　　用絕緣柄螺絲刀旋轉調節旋鈕(或撥片)，切換至目標檔位，確保檔位指示清晰、卡榫到位(聽到“咔噠”聲);

　　用手輕撥開關，確認無松動，接觸可靠(避免虛接導致局部過熱)。

　　4. 恢復與驗證

　　關閉分接開關防護罩，擰緊固定螺絲;

　　拆除高壓側接地線，再次驗電確認無電后，合上高壓側斷路器(或跌落式熔斷器);

　　合上低壓側總斷路器，測量低壓側輸出電壓(應在0.38~0.42kV范圍內);

　　觀察變壓器運行狀態(無異常聲響、開關處無發熱)，30分鐘后再次測量電壓，確認穩定。

　　四、非晶合金干式變壓器的特殊注意事項

　　1. 避免鐵芯振動損傷

　　非晶合金鐵芯由薄非晶帶材疊壓而成(厚度0.02~0.05mm)，脆性極高，調節開關時嚴禁劇烈碰撞變壓器本體或柜體，防止鐵芯帶材斷裂(導致空載損耗驟增)。

　　2. 絕緣保護

　　干式變壓器繞組采用環氧澆注或浸漬絕緣，調節開關時需避免工具劃傷繞組表面或套管，操作后檢查絕緣表面無破損、無灰塵堆積(灰塵會降低絕緣強度)。

　　3. 分接位置唯一性

　　非晶合金變壓器的高壓繞組匝數精度要求高(影響損耗特性)，調節后必須確保檔位準確(如指針與檔位標識完全對齊)，禁止處于“半檔”狀態(會導致匝間電壓分布不均，引發局部放電)。

　　4. 定期檢查維護

　　每2年(或大修時)需打開防護罩，檢查開關觸點有無氧化、燒蝕(可用細砂紙打磨觸點)，測量接觸電阻(≤50μΩ，用微歐計)，涂抹導電膏(降低接觸電阻)。

　　五、常見問題與解決方法

　　| 問題現象 | 可能原因 | 解決方法 |

　　||||

　　| 調節后輸出電壓仍超標 | 檔位選擇錯誤、開關接觸不良 | 重新核對檔位，檢查開關觸點是否氧化，打磨后重調 |

　　| 調節時開關卡頓無法轉動 | 長期未操作導致卡澀、機械限位故障 | 斷電后用細砂紙清理開關軸，滴少量絕緣潤滑油(禁止用機油) |

　　| 調節后變壓器有異響 | 檔位虛接、鐵芯松動 | 重新緊固開關，檢查鐵芯接地是否可靠(非晶合金鐵芯接地不良會引發振動異響) |

　　六、安全操作規范

　　1. 操作人員必須持高壓電工證上崗，操作時穿戴絕緣手套、絕緣靴，站在絕緣墊上;

　　2. 嚴禁帶負載調節無勵磁分接開關(會導致觸點拉弧燒損，甚至繞組短路);

　　3. 雷雨天氣或電網電壓波動劇烈時，禁止進行調節操作;

　　4. 調節后需記錄操作時間、前后電壓值、檔位位置，存入設備運維檔案。

　　非晶合金干式變壓器的開關調節核心是“安全斷電、精準定位、保護鐵芯與絕緣”，通過規范操作可確保電壓穩定輸出，同時維持其低損耗特性(非晶合金變壓器空載損耗比傳統硅鋼片變壓器低50%~70%)，延長設備使用壽命。
