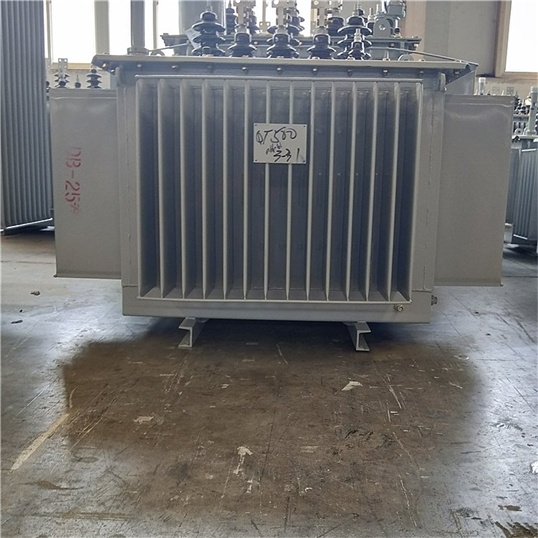

非晶合金油浸式變壓器型號字母含義

　　非晶合金油浸式變壓器的型號字母含義需結合國家標準(如GB/T 1094.11、JB/T 38372016)及行業慣例進行拆解，其核心結構通常為：相數繞組外絕緣絕緣耐熱等級冷卻方式調壓方式導線材質鐵心材質特殊結構性能水平容量/電壓等級。以下是具體解析：

　　一、型號組成與字母含義

　　1. 相數與繞組外絕緣

　　S：代表三相(若為D則表示單相)。

　　無標注：表示繞組外絕緣介質為變壓器油(油浸式的默認標識)。

　　2. 絕緣耐熱等級與冷卻方式

　　無標注：油浸式變壓器默認絕緣耐熱等級為A級(最高運行溫度105℃)。

　　無標注：冷卻方式為自然循環冷卻(AN，即依靠油的自然對流散熱)。

　　3. 調壓方式與導線材質

　　無標注：表示無勵磁調壓(需停電調整分接開關)。

　　無標注：導線材質為銅(若為L(zhǎng)則表示鋁線，B表示銅箔繞組)。

　　4. 鐵心材質與特殊結構

　　H：代表非晶合金鐵心(核心標識，區別于普通硅鋼片鐵心)。

　　M：表示全密封結構(油箱與外界完全隔離，避免油氧化和水分侵入)。

　　R：表示卷鐵心結構(鐵心由非晶合金帶材連續卷繞而成，降低空載損耗)。

　　RL：表示立體卷鐵心結構(進一步優化磁路，減少噪聲和損耗)。

　　5. 性能水平代號(能效等級)

　　數字(如15、17)：代表?yè)p耗水平等級，數字越大表示損耗越低、能效越高。例如：

　　SH15：空載損耗比S11型降低約75%;

　　SH17：新一代非晶合金變壓器，空載損耗比SH15再降約10%。

　　6. 容量與電壓等級

　　數字/數字：斜線前為額定容量(kVA)，斜線后為高壓側額定電壓(kV)。例如“1000/10”表示容量1000kVA、高壓側電壓10kV。

　　二、典型型號示例解析

　　1. SH15M1000/10

　　S：三相;

　　H：非晶合金鐵心;

　　15：性能水平代號(空載損耗≤0.45kW，負載損耗≤10.3kW);

　　M：全密封結構;

　　1000/10：容量1000kVA，高壓側電壓10kV。

　　2. SBH15M315/10

　　S：三相;

　　B：低壓繞組為銅箔(提升短路耐受能力);

　　H：非晶合金鐵心;

　　15：性能水平代號;

　　M：全密封結構;

　　315/10：容量315kVA，高壓側電壓10kV。

　　3. S13M·RL2000/10

　　S：三相;

　　13：性能水平代號(硅鋼片鐵心的能效等級，非晶合金型號通常以H開頭);

　　M：全密封結構;

　　RL：立體卷鐵心結構;

　　2000/10：容量2000kVA，高壓側電壓10kV。

　　三、特殊結構與擴展標識

　　1. 箔式繞組(B)

　　型號中若包含B(如SBH15)，表示低壓繞組采用銅箔繞制，相比傳統導線繞組，具有抗短路能力強、散熱均勻的優勢，適用于高負載或頻繁啟停的場景。

　　2. 立體卷鐵心(RL)

　　RL標識的變壓器采用三維立體卷繞技術，磁路更對稱，可降低噪聲35dB，同時減少鐵心材料用量，進一步提升能效。

　　3. 環保與認證標識

　　部分型號可能附加能效認證標志(如中國能效標識1級)或環保標識(如低噪聲認證)，但這些通常不在型號中直接體現，需參考產品技術手冊。

　　四、關鍵標準與選型建議

　　1. 國家標準：

　　非晶合金油浸式變壓器需符合GB/T 25446《油浸式非晶合金鐵心配電變壓器技術參數和要求》，其中明確規定了損耗限值、溫升標準及結構要求。

　　型號命名需遵循JB/T 3837《變壓器類產品型號編制方法》，確保字母組合的規范性和唯一性。

　　2. 選型注意事項：

　　容量匹配：根據實際負載需求選擇容量，避免“大馬拉小車”導致效率下降。

　　電壓適配：確認高壓側電壓與電網匹配(如10kV、20kV)，并關注分接開關的調壓范圍(通常±5%或±2×2.5%)。

　　環境適應性：戶外使用需選擇全密封結構(M標識)，粉塵或腐蝕環境可額外要求防護等級(如IP54)。

　　通過以上解析，可快速?gòu)男吞?hào)中獲取變壓器的核心特性，為工程設計、設備采購及運維管理提供關鍵依據。實際應用中，建議結合產品技術手冊和當?shù)仉娋W(wǎng)標準進一步確認細節。
