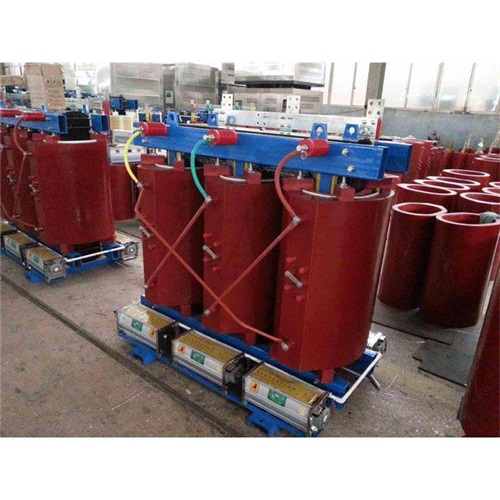

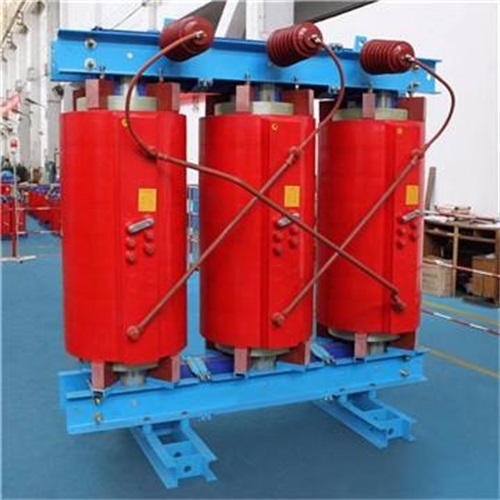

SCB14干式變壓器設備構造

　　SCB14干式變壓器設備構造如下：

　　一、核心結構組成

　　鐵芯

　　材料：采用優質80牌號冷軋硅鋼片，五階以上全斜接縫結構，芯柱用F級無緯帶綁扎，表面覆蓋環氧樹脂包封層。

　　優勢：降低空載損耗(比常規產品節能30%以上)、空載電流及鐵芯噪聲(比常規產品小10-15分貝)。

　　高壓繞組

　　結構：非圓形同心式線圈，帶填料環氧樹脂真空澆注，局放量小，電氣強度高。

　　增強設計：繞組內外壁用玻璃纖維網格板增強，提高機械強度和抗突發短路能力;層間采用DMD環氧樹脂預浸布，整體固化成形。

　　低壓繞組

　　結構：箔式繞組，解決線繞時的軸向螺旋角問題，使安匝更平衡。

　　散熱設計：采用軸向冷卻風道，增強散熱能力;繞組層間同樣使用DMD環氧樹脂預浸布固化。

　　二、輔助系統與功能

　　絕緣系統

　　絕緣材料：高低壓線圈間放置絕緣筒，增加電氣絕緣性能;整體采用H級或C級絕緣材料，具備高溫耐受性和阻燃性。

　　防護等級：外殼可選配IP23(防潮濕、防粉塵)或IP45(防金屬粉塵)，適應不同環境需求。

　　散熱系統

　　自然風冷(AN)：變壓器可在額定容量下長期連續運行。

　　強迫風冷(AF)：通過橫流冷卻風機增強散熱，輸出容量可提高50%，適用于斷續過負荷或應急事故過負荷運行。

　　溫控與保護系統

　　智能溫控儀：標配6路PT100鉑電阻，實時監測A/B/C相高低壓繞組溫度。

　　風機控制：80℃啟動風機，60℃停止風機。

　　超溫保護：150℃報警，155℃跳閘，確保設備安全運行。

　　選配功能：智能網關(RS485/MODBUS通訊)、煙霧探測器、門禁聯動等。

　　三、結構特點與設計優化

　　抗短路能力

　　鐵芯與線圈結構優化，結合玻璃纖維增強環氧樹脂澆注技術，使產品抗突發短路能力顯著提升，線圈永不開裂。

　　低噪聲設計

　　采用低損耗硅鋼片、減震膠墊及優化風道設計，噪聲水平≤60dB，滿足室內安裝環保要求。

　　緊湊設計

　　體積小巧，重量輕(如2500KVA型號尺寸僅2.2m×1.2m×1.6m，重量4.2噸)，較同容量油浸式變壓器減少40%占地面積。

　　可選配底座滾輪，支持快速移動安裝，10小時內完成機房就位調試。

　　四、材料與工藝細節

　　全銅繞組

　　采用99.99%高純度無氧銅箔，導電率達58.5MS/m，電阻損耗較鋁芯繞組降低45%。

　　銅箔厚度僅0.25mm，散熱面積提升30%，配合環氧樹脂真空澆注，形成一體化絕緣結構，局部放電量<5pC。

　　外殼與防護

　　標配IP54防護等級外殼，抵御直徑>1mm固體顆粒及水濺入侵。

　　外殼采用1.5mm厚冷軋鋼板，表面納米涂層抗紫外線老化，鹽霧試驗>1000小時。

　　環氧樹脂外殼通過UL94 V0阻燃認證，無爆炸起火風險。
