　　為了保證干式變壓器安全和平穩的運行，干式變壓器也是要進行做好相關的檢驗的，干式變壓器檢驗也是有著很多的標準的，常見的干式變壓器的檢驗的標準是什么呢?我們和干式變壓器廠家的小編進行詳細去了解一下干式變壓器檢驗的相關的標準是什么吧：

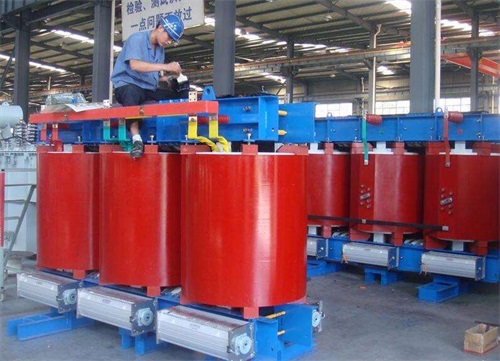

　　干式變壓器的檢驗標準

　　(一)檢驗準備

　　1、根據倉庫的《入庫驗收單》明確物料的型號、規格、數量，并按照MIL-STD-105E(二級)確認抽樣數量(嚴重0.65，輕微1.0)。

　　2、找出相應型號的規格書、樣板、數顯卡尺、高壓測試儀、測試架、電子元件自動分析儀。

　　(二)檢驗項目

　　1、外觀

　　檢驗方法：目測(視距25cm、45度 角、光線強的地方看)

　　檢驗標準：來料干式變壓器應有物料型 號，干式變壓器腳上無氧化、異物、斷線

　　嚴重缺陷：來料干式變壓器無物料型號，腳上有氧化、異物、斷線

　　輕微缺陷：干式變壓器腳上有異物，但可去除

　　2、尺寸

　　檢驗方法：使用數顯卡尺測試變壓 器的飛線長度、線徑、磁芯高度及干式變壓器的長、寬、高

　　檢驗標準：各項尺寸應與該型號的規格書要求一致

　　嚴重缺陷：超出規格書中*大或* 小尺寸范圍

　　3、高壓測試

　　檢驗方法：先將干式變壓器初、次兩級分別短路，再在兩級加4250VAC 50/60Hz正弦波電壓用5mA電流測試5秒

　　檢驗標準：無飛弧、報警

　　嚴重缺陷：有飛弧、報警

　　4、性能測試

　　檢驗方法：將干式變壓器放置在相應的測試架上進行測試

　　檢驗標準：干式變壓器各次級的輸出電壓應與規格書要求一致

　　嚴重缺陷：干式變壓器各次級的輸出電壓與規格書要求不一致

　　5、安裝測試

　　檢驗方法：將干式變壓器與相應的PCB 板進行試插件

　　檢驗標準：干式變壓器的腳距、飛線長度都與PCB板上相應 的孔距相符，插件容易

　　嚴重缺陷：干式變壓器的腳距、飛線長度與PCB板上相應的孔距：過大、過小、插件困難

　　6、參數測試

　　檢驗方法：用電子元件自動分析儀 測試干式變壓器各級的線圈 匝數

　　檢驗標準：測試出的干式變壓器各級線 圈匝數、電感、漏感、 相位、Q值與規格書的 要求一致

　　嚴重缺陷：測試出干式變壓器線圈的各級匝數、電感、漏感、相位、Q值與規格書的要求不一致

　　7、工藝測試

　　檢驗方法：在抽檢干式變壓器中抽取2PCS進行拆解

　　檢驗標準：高溫膠層數、線圈的匝 數、線徑、材質、繞行方向及線圈長度與規格 書要求一致

　　嚴重缺陷：高溫膠層數、線圈的匝數、線徑、材質、繞行方向及線圈長度與規格書要求不一致

　　以上是常見的干式變壓器檢驗的標準和檢驗的過程中要注意的問題供大家進行參考，對于干式變壓器的安全和檢測方面的問題您還有什么其他的問題和疑問的話請登錄我們的網站和小編進行詳細去了解和咨詢吧!
