變壓器線圈繞線方法
作者：變壓器廠 日期：2020-06-04 人氣：1478

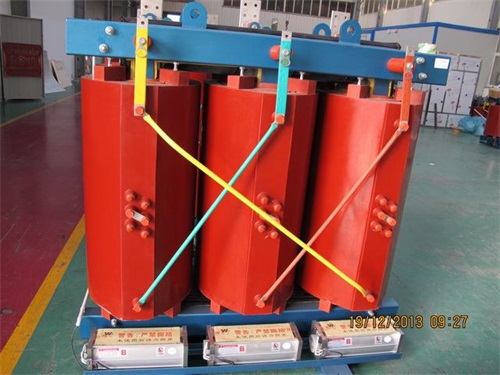

變壓器的內部結構有許多的線圈繞制，在變壓器的使用中需要該線圈才能夠完成正常的運轉。變壓器線圈繞線方法有很多，下面我們來具體的介紹一下。
一、密繞：密繞就是線與線之間緊密的靠在一起，在繞制中線不可分層和交叉等現象，例如：密繞一層時不允許有第二層出現，不允許有線與線之間有縫隙和交叉等現象。
1、排線均勻緊密;
2、排線無打結，無交叉，無重疊，上一層無陷入下一層現象。
二、均繞：均繞就是線與線之間距離大致相等，繞滿整個繞線區域，起收線要靠近端控膠帶，但不允許上端控膠帶。
1、繞線繞滿整個繞線區域;
2、線與線之間距離大致相等;
3、起收線都靠端控膠帶繞線，且沒有上端控。
三、并繞：兩根以上的WIRE同時平行的繞同一組線，各自平行的繞，不可交叉，不可將收線掛錯腳位，進出線要成直角。
此繞法大致可分為四種情況：
a、同組并繞;
b、不同組并繞;
c、多組并繞;
d、不同組或同組雙并繞。
四、同層繞線
1、同層繞線就是兩個或兩個以上繞組繞在同一層上，各個繞線之間起收線都是獨立的絕緣;
2、繞線要均勻，排線緊密繞線時線不可爬上端控膠帶，進出線要成直角，具體要求要符合作業指導書要求。
五、居中繞線
1、居中繞線就是在骨架繞線區域中繞在繞線區域中間，如圖所示A，B尺寸大致相等，即“A”=“B”;
2、繞線要均勻，進出線要成直角，具體依照作業指導書要求采用居中密繞還是居中均繞。
以上就是變壓器線圈常見的幾種繞線的方法，大家掌握住，這樣的話就能夠保證變壓器的繞線的安全和穩定!
