電力變壓器的運行分析

　　電力變壓器運行深度分析

　　一、運行原理與核心結構

　　電力變壓器基于電磁感應原理運行，通過鐵芯與繞組的磁場耦合實現電壓等級轉換。其核心結構包括：

　　鐵芯：采用高導磁硅鋼片疊裝而成，提供低磁阻路徑，減少磁滯損耗。

　　繞組：高壓繞組與低壓繞組分別套裝在鐵芯上，通過電磁感應傳遞電能。

　　絕緣系統：包括繞組間絕緣、對地絕緣及引線絕緣，確保變壓器在額定電壓下安全運行。

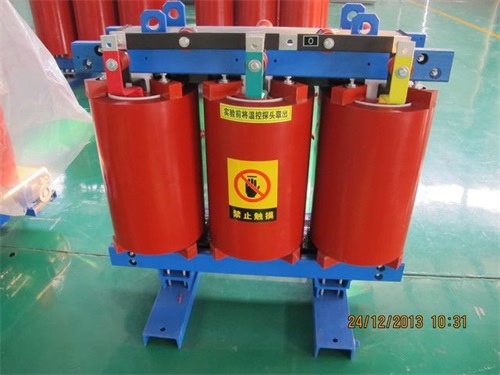

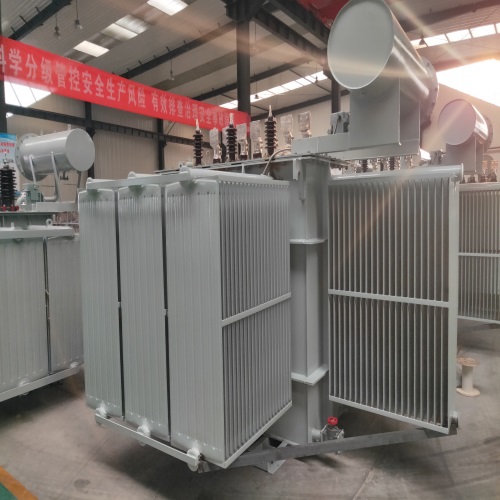

　　油箱與冷卻系統：油浸式變壓器通過油箱儲存絕緣油，利用油的自然循環或強迫循環進行散熱;干式變壓器則采用空氣自然冷卻或風機強制冷卻。

　　二、關鍵運行參數監測

　　電氣參數

　　電壓：監測高低壓側電壓，確保在額定電壓±5%范圍內運行，避免過電壓或欠電壓對設備造成損害。

　　電流：監測負載電流，避免長時間過載運行，導致繞組過熱和絕緣老化。

　　功率因數：通過無功補償裝置提高功率因數，減少線路損耗，提高供電效率。

　　運行狀態參數

　　溫度：監測頂層油溫(油浸式)或繞組溫度(干式)，確保不超過允許限值(如油浸式變壓器頂層油溫一般不超過85℃)。

　　噪音與振動：監測變壓器運行時的噪音和振動水平，異常噪音可能表明鐵芯松動或繞組變形。

　　三、能效與損耗分析

　　損耗類型

　　空載損耗(鐵損)：主要由鐵芯中的磁滯損耗和渦流損耗組成，與負載無關。

　　負載損耗(銅損)：由繞組電阻引起的損耗，與負載電流的平方成正比。

　　總損耗：空載損耗與負載損耗之和，影響變壓器的運行效率和能效等級。

　　能效優化措施

　　選用高效變壓器：如S22、SCB13等系列變壓器，具有更低的空載損耗和負載損耗。

　　優化運行方式：避免變壓器長時間輕載或過載運行，根據負載需求調整運行臺數。

　　改善冷卻條件：確保冷卻系統正常運行，降低繞組溫度，減少損耗。

　　四、運行維護與管理

　　日常巡檢

　　外觀檢查：檢查變壓器外殼、絕緣子、散熱器等部件有無破損、裂紋或放電痕跡。

　　油位與油溫監測：檢查油位計指示是否正常，油溫是否在允許范圍內。

　　聲響診斷：傾聽變壓器運行時的聲響，異常聲響可能表明內部故障。

　　定期維護

　　電氣參數測試：定期進行絕緣電阻測試、繞組直流電阻測試等，評估絕緣狀態和繞組健康狀況。

　　機械部件檢查：檢查緊固件是否松動，接地裝置是否完好，冷卻系統是否正常運行。

　　清潔維護：清理變壓器表面灰塵和油污，確保散熱通道暢通。

　　預防性試驗

　　交流耐壓試驗：考核變壓器主絕緣強度，確保能夠承受額定電壓和過電壓的沖擊。

　　局部放電測試：檢測變壓器內部是否存在局部放電缺陷，提前發現絕緣隱患。

　　繞組變形測試：評估變壓器在短路沖擊后繞組的機械穩定性。

　　五、常見故障分析與處理

　　過熱故障

　　原因：過載運行、冷卻系統故障、鐵芯多點接地等。

　　影響：加速絕緣老化，縮短變壓器使用壽命。

　　處理方法：降低負載電流，修復冷卻系統，處理鐵芯多點接地故障。

　　短路故障

　　原因：繞組絕緣損壞、外部短路沖擊等。

　　影響：產生巨大的短路電流，可能導致繞組變形或燒毀。

　　處理方法：立即切斷電源，檢查繞組絕緣和機械結構，必要時進行更換或修復。

　　絕緣老化故障

　　原因：長時間運行、過電壓、高溫等。

　　影響：降低絕緣強度，增加擊穿風險。

　　處理方法：加強絕緣監測，及時更換老化絕緣件，改善運行環境。

　　六、發展趨勢與展望

　　智能化發展

　　集成智能傳感器和物聯網技術，實現變壓器運行狀態的實時監測和遠程管理。

　　通過大數據分析和人工智能算法，預測變壓器故障趨勢，提前制定維護計劃。

　　環保與節能

　　研發更環保的絕緣材料和冷卻介質，減少生產過程中的環境污染。

　　推廣高效節能變壓器，降低電網損耗，提高能源利用效率。

　　定制化與模塊化

　　根據客戶需求提供定制化產品，滿足不同場景下的特殊需求。

　　采用模塊化設計，方便變壓器的運輸、安裝和維護。
