油浸式電力變壓器冷卻

　　油浸式電力變壓器的冷卻方式對于其穩定運行至關重要。以下是關于油浸式電力變壓器冷卻方式的詳細介紹：

　　一、主要冷卻方式

　　油浸自冷式(ONAN)

　　工作原理：通過油箱壁和散熱器的輻射以及變壓器周圍的空氣自然對流來散熱。這種冷卻方式?jīng)]有特別的冷卻設備，主要依靠自然對流。

　　應用范圍：適用于31500kVA及以下、35kV及以下的產品，以及50000kVA及以下、110kV的產品。

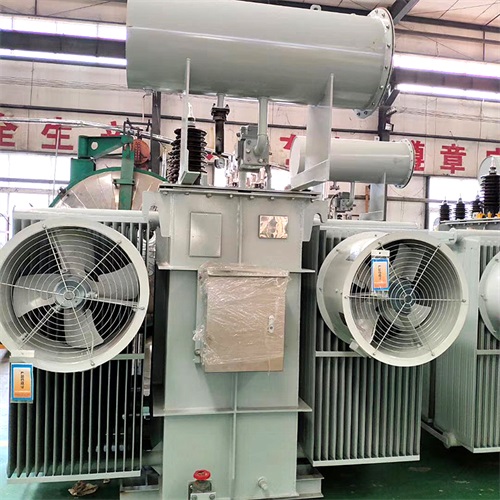

　　油浸風冷式(ONAF)

　　工作原理：在油浸自冷式的基礎上，散熱器上裝有風扇，通過風扇吹風機的作用，幫助變壓器進行冷卻。這種方式提高了散熱效率。

　　應用范圍：適用于12500kVA63000kVA、35kV110kV的產品，以及75000kVA以下、110kV的產品和40000kVA及以下、220kV的產品。

　　強迫油循環冷卻

　　工作原理：通過油泵將變壓器中的油打入冷卻器中冷卻，然后回到油箱。冷卻器有風冷和水冷兩種，分別稱為強油風冷(OFAF)和強油水冷(OFWF)。

　　強油風冷：利用電風扇的吹風作用將介質進行冷卻處理，從而帶走變壓器產生的熱量。

　　強油水冷：通常用于水力發電廠的升壓變，通過水冷卻器來降低油溫。

　　應用范圍：強油風冷適用于50000~90000kVA、220kV的產品;強油水冷則多用于60MVA及以上、220kV及以上的產品。

　　二、冷卻方式的特點

　　油浸自冷式：結構簡單，維護方便，但散熱效率相對較低，適用于容量較小的變壓器。

　　油浸風冷式：通過加裝風扇提高了散熱效率，增加了變壓器的容量和工作負荷，但相對油浸自冷式結構稍復雜。

　　強迫油循環冷卻：散熱效率高，適用于大容量、高電壓等級的變壓器。但結構復雜，成本較高，且需要額外的冷卻設備和維護。

　　三、冷卻系統的維護

　　為確保油浸式電力變壓器的正常運行和延長使用壽命，應定期對冷卻系統進行維護和保養。這包括檢查冷卻風扇、油泵的運行狀態，清理散熱器表面的灰塵和污垢，以及測量變壓器的絕緣電阻和直流電阻等。此外，還應根據變壓器的運行情況和負載變化，及時調整冷卻系統的運行參數。

　　綜上所述，油浸式電力變壓器的冷卻方式多種多樣，每種方式都有其特定的應用范圍和特點。在選擇冷卻方式時，應根據變壓器的容量、電壓等級、運行環境以及經濟成本等因素進行綜合考慮。同時，定期對冷卻系統進行維護和保養也是確保變壓器穩定運行的重要措施。
