s13變壓器安裝方法

　　s13變壓器是指用于系統的s13變壓器。在系統中，需要將高壓電力通過s13變壓器轉換為低壓電力，以便供應給家庭、商業建筑及工業設施等地的電氣設備使用。s13變壓器是一種基礎設施設備。

　　以下是常見的s13變壓器的基礎安裝方法

　　(1)s13變壓器基礎施工

　　在s13變壓器運到安裝地點前，應完成s13變壓器安裝基礎敦的施工。s13變壓器基礎敦一般采用磚塊砌筑而成，基礎墩的強度和尺寸應根據s13變壓器的質量和有關尺寸而定。有防護罩的s13變壓器還應配備金屬支座，s13變壓器、防護罩均可通過金屬支座可靠接地。接地線通常采用—40X4的鍍鋅扁鋼與就近接地網用電焊焊接。

　　(2)設備點件檢查

　　設備點件檢查應由安裝單位、供貨單位會同建設單位代表共同進行，并做好記錄。按照設備清單、施工圖紙及設備技術文件核對s13變壓器本體及附件、備件的規格型號是否符合設計圖紙要求，是否齊全，有無丟失及損壞。s13變壓器本體外觀檢查無損傷及變形，油漆完好無損傷。油箱封閉是否良好，有無漏油滲油現象，油標出油面是否正常，絕緣瓷件及環氧樹脂鑄件有無損傷、缺陷及紋裂。發現問題應立即處理。

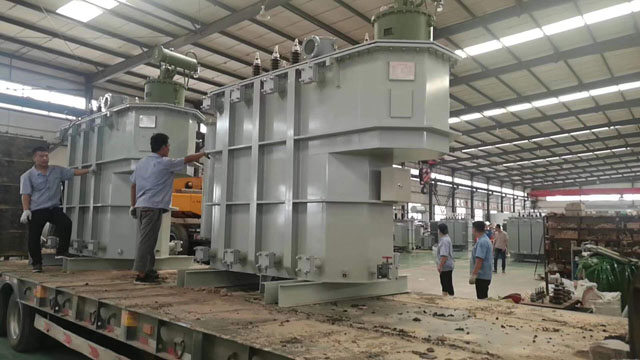

　　(3)s13變壓器的二次搬運

　　s13變壓器的二次搬運應有起重工作業，電工配合，最好采用汽車吊吊裝，也可采用吊鏈吊裝。距離較長時最好采用汽車運輸，運輸時必須用鋼絲繩固定牢固，并保持行車平穩，盡量減少震動;距離較短且道路良好時，可用卷揚機、滾杠運輸。s13變壓器吊裝時，索具必須檢查合格，鋼絲繩必須掛在油箱的吊鉤上，上盤的吊環僅作吊芯用，不得用此環吊裝整臺s13變壓器。s13變壓器搬運時，應注意保護瓷瓶，最好用木箱或紙箱將高低壓瓷瓶罩住，使其不受損傷。s13變壓器搬運過程中不應有沖擊或嚴重震蕩情況，利用機械牽引時，牽引的著力點應在s13變壓器重心以下，以防傾斜，運輸傾斜角不得超過15°，防止內部結構變形。用千斤頂頂升大型s13變壓器時，應將千斤頂放置在油箱專門部位。大型s13變壓器在搬運或卸裝前，應核對高低壓側方向，以免安裝時調換方向發生困難。

　　(4)s13變壓器穩裝

　　s13變壓器就位可用汽車吊直接甩進s13變壓器室內，或用道木搭設臨時軌道，用三步搭、吊鏈吊至臨時軌道上，然后用吊鏈拉入室內合適位置。s13變壓器就位時，應注意其方位和距墻尺寸應與圖紙相符，若圖紙無規定時，應符合設計規范的要求。s13變壓器基礎的軌道應水平，軌距與輪距應配合，裝有氣體繼電器的s13變壓器，應使其頂蓋沿氣體繼電器氣流方向有1%～1.5%的升高坡度。s13變壓器寬面推進時，低壓側應向外;窄面推進時，油枕側一般應向外。在裝有開關的情況下，操作方向應留有1200mm以上的寬度。裝有滾輪的s13變壓器，滾輪應能轉動靈活，在s13變壓器就位后，應將滾輪用能拆卸的制動裝置加以固定。s13變壓器的安裝應采取抗震措施。

　　(5)附件安裝

　　s13變壓器有許多附件，如散熱器、氣體繼電器、防潮呼吸器、溫度計、風扇、高壓套管和電壓切換裝置等，應根據相關規范和產品說明書的要求安裝附件。

　　(6)s13變壓器接線

　　s13變壓器的一二次連線及地線、控制線均應符合相應的規定。s13變壓器一二次引線的施工，不應使s13變壓器的套管直接承受應力。s13變壓器的工作零線與中性點接地線應分別敷設，工作零線宜用絕緣導線。s13變壓器中性點的接地回路中，靠近s13變壓器處宜做一個可拆卸的連接點。s13變壓器附件的控制導線應采用具有耐油性能的絕緣導線。靠近箱壁的導線應用金屬軟管保護，并排列整齊，接線盒應密封良好。
