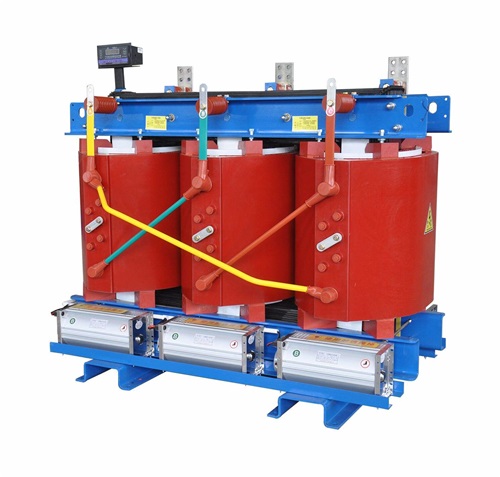

SCB14干式變壓器制造

　　SCB14干式變壓器制造核心要點解析

　　一、材料選擇與工藝優化

　　鐵芯材料

　　高牌號硅鋼片：采用80牌號冷軋硅鋼片，磁導率高、損耗低，結合五階全斜接縫結構，磁阻最小化設計，空載損耗較常規產品降低30%以上。

　　表面處理：鐵芯表面環氧樹脂包封，夾件和緊固件經特殊處理，減少渦流損耗;芯柱采用F級無緯帶綁扎，降低振動噪聲(噪音比常規產品低10-15分貝)。

　　繞組技術

　　高壓繞組：帶填料環氧樹脂真空澆筑，局放量≤5pC，電氣強度高;繞組內外壁用玻璃纖維網格板增強，抗突發短路能力提升50%。

　　低壓繞組：箔式結構解決軸向螺旋角問題，安匝平衡度提高30%;軸向冷卻風道設計，散熱效率提升20%;層間采用DMD環氧樹脂預浸布，整體固化成形。

　　絕緣系統

　　F/H級絕緣：耐熱等級高(F級155℃，H級180℃)，繞組熱點溫度控制在110℃以內，超額定值運行能力提升40%。

　　三防處理：繞組表面噴涂三防漆(防潮、防塵、防腐蝕)，適應高溫高濕、鹽霧等惡劣環境。

　　二、關鍵制造工藝

　　鐵芯加工

　　剪切與疊裝：采用德國GEORG全自動剪切線，45°全斜接縫下料，疊裝系數≥95%，單柱高度公差≤±1mm。

　　降噪工藝：樹脂膠粘結替代傳統綁扎，減少片間振動摩擦，噪聲降低約2dB;上下夾件墊絕緣板，避免短路環形成。

　　繞組制造

　　恒張力控制：高壓繞組采用計算機控制自動繞線機，張力波動≤±5%，防止線圈松弛或變形。

　　箔繞技術：低壓箔繞機配備自動糾偏和氬弧焊接裝置，箔帶平直度誤差≤±0.5mm，焊接強度≥母材90%。

　　真空處理

　　預烘干：80-110℃熱風循環干燥，線圈含濕率降至0.5%以下。

　　真空澆注：真空度≤10Pa，環氧樹脂充分滲透繞組縫隙，固化后機械強度提升30%。

　　三、質量控制與測試

　　原材料檢驗

　　硅鋼片、環氧樹脂、導線等需通過ROHS認證，絕緣材料耐溫等級符合F/H級標準，阻燃性能達V-0級。

　　過程檢測

　　鐵芯檢測：疊裝后檢測接縫密度，空載損耗偏差≤±3%;磁路平衡測試，三相空載電流差異≤5%。

　　繞組測試：直流電阻平衡度≤2%，局放量≤5pC;溫升試驗中，頂層油溫升≤60K(F級絕緣)。

　　型式試驗

　　突發短路試驗：模擬系統短路，繞組變形量≤1%;

　　氣候試驗：高低溫循環(-40℃至+70℃)，絕緣性能無衰減。

　　四、智能化與定制化

　　智能溫控系統

　　配備6路PT100傳感器，實時監測繞組溫度;70℃啟動橫流風機，130℃觸發跳閘保護，壽命延長至30年。

　　定制化設計

　　高原型：海拔4000m以上應用，價格上浮15%-20%;

　　低噪音型：噪音≤55dB，適用于醫院、學校，價格上浮10%-15%;

　　防爆型：滿足Ex d IIB T4標準，價格上浮25%以上。

　　五、應用場景與效益

　　工業領域

　　軌道交通：短路阻抗定制4%-8%，南京地鐵某線段故障率下降37%;

　　新能源電站：光伏發電負載波動適配30%-120%，空載損耗較油浸式降低70%。

　　商業建筑

　　高層建筑：IP68防護等級，防潮性提升60%，安裝空間節省40%;

　　數據中心：年均電費節省超15萬元(負載率65%、電價0.8元/度)。

　　環保效益

　　單臺生命周期減排45-575噸CO?，符合《GB 20052-2020》一級能效標準，多地提供最高30%采購補貼。

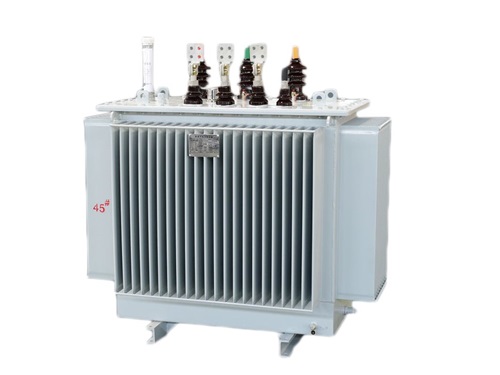

上一產品：： S22油浸式變壓器供貨商
