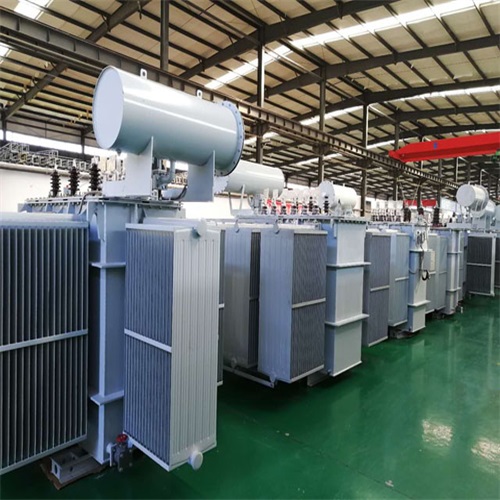

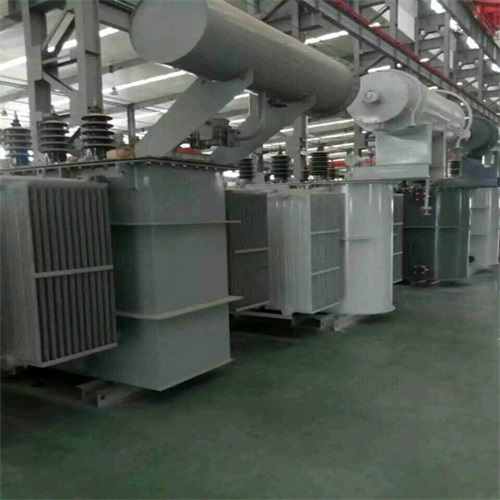

高壓油浸式變壓器

高壓油浸式變壓器是電力系統中的核心設備之一，具有高電壓承載能力、優異的散熱性能和可靠的絕緣特性，廣泛應用于發電、輸電、變電及大型工業場景。以下從技術特性、應用場景、選型要點及運維管理四個維度進行專業解析：

一、核心技術特性

1. 電壓等級與容量

• 額定電壓：覆蓋6kV至1000kV超高壓等級，典型產品如：
  • 110kV級：SFZ11-40000/110（額定容量40MVA）
  • 500kV級：ODFS-334000/500（單相自耦變壓器，容量334MVA）
• 容量范圍：單臺最大容量可達1500MVA（用于特高壓換流站）。

2. 絕緣與冷卻系統

• 絕緣結構：
  • 主絕緣：采用油紙復合絕緣（電纜紙+絕緣油），局部放電水平≤5pC；
  • 匝間絕緣：Nomex?芳綸紙（耐溫220℃），厚度0.13mm。
• 冷卻方式：
  • ONAN：油浸自冷（額定容量≤6300kVA）；
  • OFAF：強迫油循環風冷（容量≥8000kVA時配置）；
  • OFWF：強迫油循環水冷（核電站等特殊場景）。

3. 關鍵材料創新

• 絕緣油：
  • 天然酯絕緣油（如FR3?，燃點≥360℃），生物降解率＞98%；
  • 硅油（耐溫-50℃~200℃），適用于極寒/高溫地區。
• 固體絕緣：
  • 諾美紙（Nomex）替代傳統電纜紙，提升熱老化壽命（L50壽命＞20萬小時）。

二、典型應用場景

1. 電力系統

• 發電廠：作為發電機出口變壓器，將機組電壓升至220kV/500kV（如三峽電站500kV主變）。
• 變電站：用于電壓變換及無功補償，如±800kV特高壓換流站換流變壓器。

2. 工業領域

• 冶金行業：電弧爐供電（需配置快速響應調壓開關，調壓速度≤0.1s）。
• 石化裝置：催化裂化裝置供電（配置H級絕緣系統，耐受125℃環境溫度）。

3. 新能源并網

• 海上風電：采用高抗短路變壓器（抗短路能力≥30倍額定電流），適配66kV海上升壓站。
• 光伏電站：集成SVG接口變壓器，實現動態無功補償。

三、選型關鍵參數

四、運維與故障處理

1. 狀態監測

• 油色譜分析：檢測H?、CH?、C?H?等特征氣體，判斷過熱/放電故障（如C?H?＞5ppm需關注）。
• 頻響法（FRA）：檢測繞組變形，診斷運輸沖擊或短路故障。

2. 預防性試驗

• 絕緣電阻測試：高壓-地≥1000MΩ（2500V兆歐表）；
• 直流電阻測試：三相不平衡率≤2%（與出廠值比較）。

3. 典型故障處理

• 滲油：緊固螺栓至規定力矩（如M16螺栓需70N·m），更換老化密封墊（耐油丁腈橡膠）。
• 油溫異常：檢查冷卻系統（風扇、油泵），清理散熱器表面積塵（壓力水沖洗，水流速≤6m/s）。

五、行業趨勢與技術前沿

1. 環保升級：天然酯絕緣油逐步替代礦物油，減少碳排放（如Cargill Envirotemp FR3?）。
2. 智能化：集成光纖測溫（DTS）與局部放電在線監測，實現故障預警。
3. 緊湊化設計：采用立體卷鐵芯結構（如SGB-SMIT的PowerCube?），體積減小20%。

六、供應商與服務網絡

• 國際品牌：西門子（SIEMENS）、ABB、GE（提供特高壓及智能變壓器解決方案）。
• 國內龍頭：特變電工、保變電氣、中國西電（具備1000kV特高壓變壓器生產能力）。
• 服務支持：建議選擇提供全生命周期服務（設計、安裝、運維）的供應商，如特變電工的“變壓器醫院”服務。

提示：高壓油浸式變壓器選型需結合系統短路容量、負載特性及環境條件綜合評估。對于新能源并網項目，建議配置智能監測單元（如西門子SICAM AK），實現遠程狀態診斷。如需特定場景（如數據中心、軌道交通）的定制化方案，可提供詳細技術參數進一步分析。
