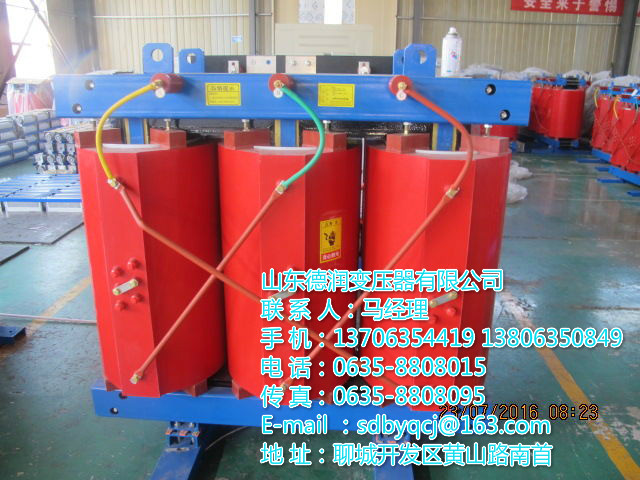

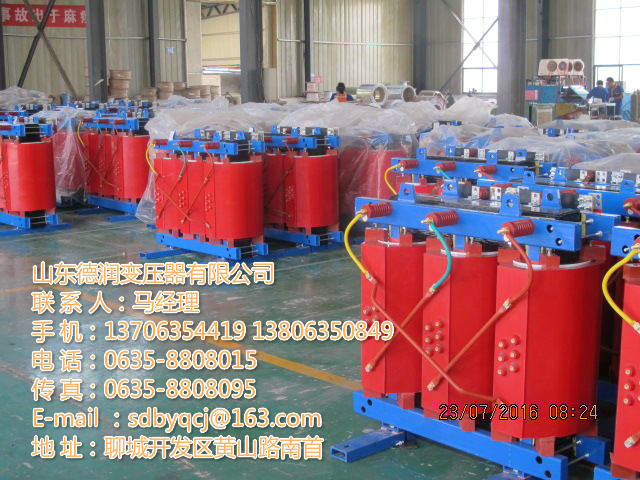

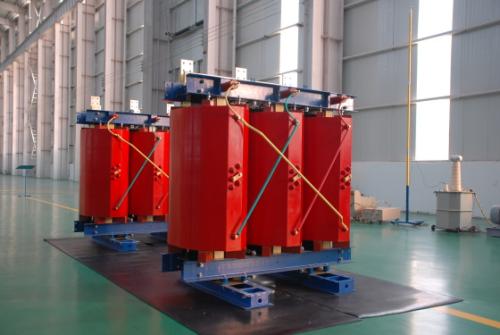

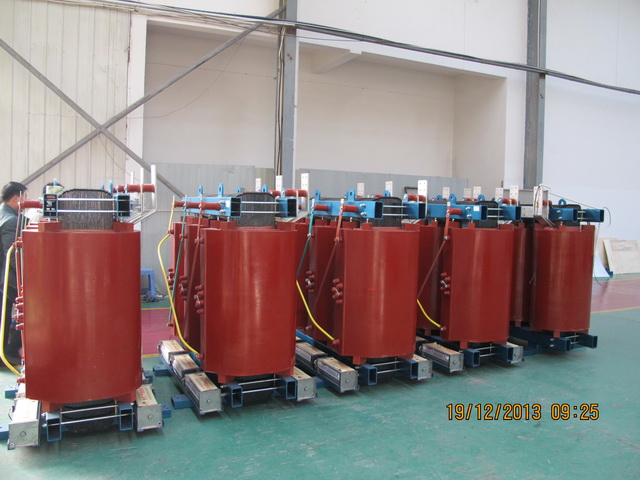

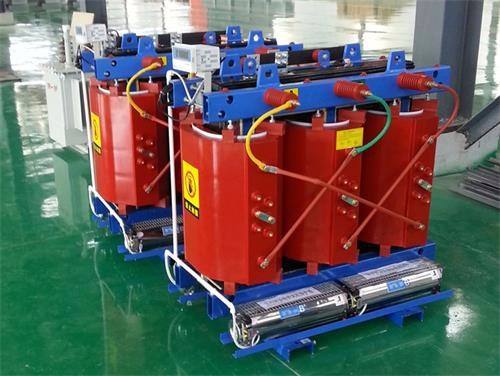

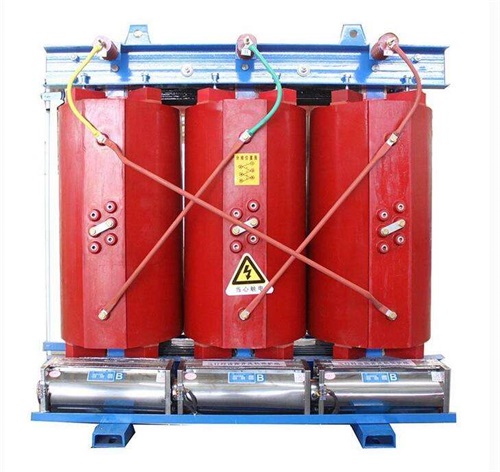

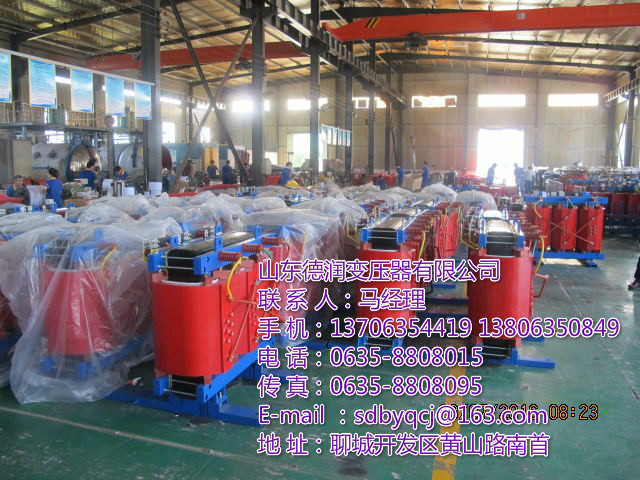

10KVSCB10/SCB11干式變壓器

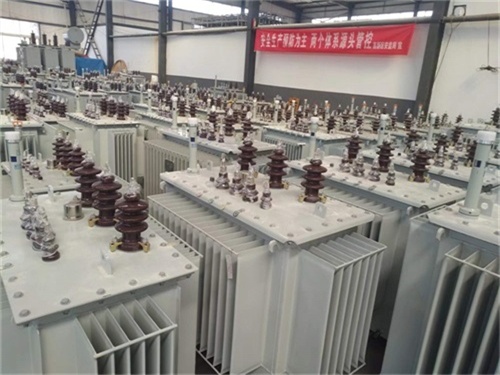

1、變壓器油的功能。
運轉中的變壓器油除有必要具有安穩優秀的絕緣功能和導熱功能 。
其間絕緣強度tg8、粘度、凝點和酸價等是絕緣油的首要性質目標。
從石油中提煉制取的絕緣油是各種烴、樹脂、酸和別的雜質的混合物，其性質不都是安穩的，在溫度、電場及光合效果等影響下會不斷地氧化。正常狀況下絕緣油的氧化進程進行得很緩慢，假如保護妥當乃至運用20年還可堅持應有的質量而不老化，但混入油中的金屬、雜質、氣體等會加快氧化的開展，使油質變壞，色彩變深，透明度污濁，所含水分、酸價、灰分添加等，使油的性質劣化。
2、變壓器油劣化的要素。
變壓器油質變壞，按輕重程度可分為污染和劣化兩個期間。
污染是油中混入水分和雜質，這些不是油氧化的商品，污染油的絕緣功能會變壞，擊穿電場強度下降，介質丟失角增大。
劣化是油氧化后的成果，當然這種氧化并不只指純潔油中烴類的氧化，而是存在于油中雜質將加快氧化進程，特別是銅、鐵、鋁金屬粉屑等。
氧來歷于變壓器內的空氣，即便在全密封的變壓器內部仍有容積為0.25%擺布的氧存在，氧的溶解度較高，因此在油中溶解的氣體中占有較高的比率。
變壓器油氧化時，作為催化劑的水分及加快劑的熱量，使變壓器油生成油泥，其影響首要表如今：在電場的效果下沉積物粒子大;雜質沉積會集在電場最強的區域，對變壓器的絕緣構成導電的“橋”;沉積物并不均勻而是構成別離的細長條，一起也許按電力線方向擺放，這么無疑阻礙了散熱，加快了絕緣資料老化，并致使絕緣電阻下降和絕緣水平下降。
3、變壓器油劣化的進程。
油在劣化進程中首要期間的生成物有過氧化物、酸類、醇類、酮類和油泥。
前期劣化期間。油中生成的過氧化物與絕緣纖維資料反響生成氧化纖維素，使絕緣纖維機械強度變差，構成脆化和絕緣縮短。生成的酸類是一種粘液狀的脂肪酸，盡管腐蝕性沒有礦藏酸那么強，但其添加快率及對有機絕緣資料的影響是很大的。
后期劣化期間。是生成油泥，當酸腐蝕銅、鐵、絕緣漆等資料時，反響生成油泥，是一種粘稠而相似瀝青的聚合型導電物質，它能適度溶解于油中，在電場的效果下生成速度很快，粘附在絕緣資料或變壓器箱殼邊際，沉積在油管及冷卻器散熱片等處，使變壓器工作溫度添加，耐電強度下降。
油的氧化進程是由兩個首要反響條件構成的，其一是變壓器中酸價過高，油呈酸性。其二是溶于油中的氧化物轉變成不溶于油的化合物，然后逐步使變壓器油質劣化。

4、變壓器油質剖析、判別利保護處理。
① 絕緣油蛻變。
包含它的物理和化學功能都發作改變，然后使其電功能變壞。經過測驗絕緣油的酸值、界面張力、汕泥分出、水溶性酸值等項目，可判別是不是歸于該類缺點，，對絕緣油進行再生處理，也許消除油蛻變的商品，但處理進程中也也許去掉了天然抗氧劑。
② 絕緣油進水受潮，因為水是強極性物質。
在電場的效果下易電離分化，而添加了絕緣油的電導電流，因此，微量的水分可使絕緣油介質損耗明顯添加。經過測驗絕緣油的微水，叮判別是不是歸于該類缺點。對絕緣油進行壓力式真空濾油，通常能消除水分。
③ 絕緣油傳染微生物細菌。
例如在主變壓器裝置或吊芯時，附在絕緣件外表的昆蟲和裝置人員殘留的閂：漬等都有也許帶著細菌，然后傳染了絕緣油：或許絕緣油自身已傳染微生物。主變壓器—·般運轉在40—80℃的環境下，十分有利于這些微生物的成長、繁衍。因為微生物及其排泄物中的礦藏質、蛋白質的絕緣功能遠遠低于絕緣油，然后使得絕緣油介損添加。這種缺點選用現場循環處理的辦法很難處理好，因為無論如何處理，一直有一部分微生物殘留在絕緣固體上。處理后，短期內主變壓器絕緣會有所康復，但因為主變壓器運轉環境十分有利于微生物的成長、繁衍，這些殘留微生物還會逐年成長繁衍，然后使某些主變壓器絕緣逐年下降;
④ 富含極性物質的醇酸樹脂絕緣漆溶解在油中。
在電場的效果下，極性物質會發作偶極松懈極化，在溝通極化進程中要耗費能量，所以使油的介質損耗上升。盡管絕緣漆在出廠前經過固化處理，但仍也許存在處理不完全的狀況。主變壓器運轉一段時刻后，處理不完全的絕緣漆逐步溶解在油中，使之絕緣功能逐步下降。該類缺點發作的時刻與絕緣漆處理的完全程度有關，經過一兩次吸附處理可獲得必定的效果。
⑤ 油中只混有水分和雜質。
這種污染狀況并不改動油的根本性質。關于水分可用枯燥的辦法加以掃除;關于雜質可用過濾的辦法加以鏟除;油中的空氣可經過抽真空的辦法加以掃除。
⑥ 兩種及兩種以上不一樣來歷的絕緣汕混合運用。
油的性質應契合相關規定;油的比重一樣、凝結溫度一樣、粘度一樣、閃點附近;且混合后油的安靖度也契合請求。關于混油后劣化的油，因為油質已變，發作了酸性物質和油泥，閩此需用油再生的化學辦法將劣化商品別離出來，才干康復其性質。
干式樹脂變壓器的絕緣與特性
干式變壓器(這兒指環氧樹脂絕緣的變壓器) 首要運用在具有較高防火請求的場合。如高層建筑、機場、油庫等。
1、樹脂絕緣的類型。
環氧樹指絕緣的變壓器依據制作技能特色可分為環氧石英砂混合料真空澆注型、環氧無堿玻璃纖維補強真空壓差澆注型和無堿玻璃纖維繞包浸漬型三種。
① 環氧石英砂混合料真空澆注絕緣。
這類變壓器是以石英砂為環氧樹脂的填充料，將經絕緣漆浸漬處理繞包好的線圈，放人線圈澆注模內，在真空條件下再用環氧樹脂與石英砂的混合料滴灌澆注。因為澆注技能難以滿意質量請求，如殘存的氣泡、混合料的部分不均勻及也許致使部分熱應力開裂等，這么絕緣的變壓器不宜用于濕熱環境和負荷改變較大的區域。
② 環氧無堿玻璃纖維補強真空壓差澆注絕緣。
環氧無堿玻璃纖維補強是用無堿玻璃短纖維玻璃氈為繞組層間絕緣的外層繞包絕緣。其最外層的絕緣繞包厚度通常為1～3m的薄絕緣，經環氧樹脂澆注料配比進行混合，并在高真空下除掉氣泡澆注，因為繞包絕緣的厚度較薄，當浸漬不良時易構成部分放電點，因此請求澆注料的混合要完全，真空除氣泡要完全，并把握好澆注料的低粘度和澆注速度，以確保澆注進程中對線包浸漬的高質量。
③無堿玻璃纖維繞包浸漬絕緣。
無堿玻璃纖維繞包浸漬的變壓器是在繞制變壓器線圈的一起，完結線圈層間絕緣處理和線圈浸漬的，它不需求上述兩種辦法浸漬進程中的繞組成型模具，但請求樹脂粘度小，在線圈繞制和浸漬的進程中樹脂不該殘留細小氣泡。

2、樹脂變壓器的絕緣特色及保護。
樹脂變壓器的絕緣水平與油浸變壓器相差并不明顯，要害在于樹脂變壓器溫升和部分放電這兩項目標上。
① 樹脂變壓器的均勻溫升水平比油浸變壓器高，因此，相應請求絕緣資料耐熱的等級更高，但因為變壓器的均勻溫升并不反映繞組中最熱門部位的溫度，當絕緣資料的耐熱等級僅按均勻溫升挑選，或選配不妥，或樹脂變壓器長時刻過負荷運轉，就會影響變壓器的運用壽數。
因為變壓器丈量的溫升通常不能反映變壓器最熱門部位的溫度，因此，有條件時最佳能在變壓器最大負荷運轉下，用紅外測溫儀查看樹脂變壓器的最熱門部位，并有對于性地調整電扇冷卻設備的方向和視點，操控變壓器部分溫升，確保變壓器的安全運轉。
② 樹脂變壓器部分放電量的巨細與變壓器的電場散布、樹脂混合均勻度及是不是殘存氣泡或樹脂開裂等要素有關，部分放電量的巨細影響樹脂變壓器的功能、質量及運用壽數。因此，對樹脂變壓器進行部分放電量的丈量、檢驗，是對其技能、質量的歸納查核，在對樹脂變壓器交代檢驗及大修后應進行部分放電的丈量實驗，并依據部分放電是不是改變，來評估其質量和功能的安穩性。
跟著干式變壓器越來越廣泛的運用，在挑選變壓器的一起，應對其技能構造、絕緣規劃、絕緣裝備了解明白，挑選生產技能及質量確保體系完善、生產辦理嚴厲，技能功能牢靠的商品，確保變壓器的商品質量和耐熱壽數，才干進步變壓器的安全運轉和供電牢靠性。
影響變壓器絕緣毛病的首要要素
影響變壓器絕緣功能的首要要素有：溫度、濕度、油保護辦法和過電壓影響等。
1、溫度的影響。
電力變壓器為油、紙絕緣，在不一樣溫度下油、紙中含水量有著不一樣的平衡聯系曲線。通常狀況下，溫度添加，紙內水分要向泊中分出;反之，則紙要吸收油中水分。因此，當溫度較高時，變壓器內絕緣油的微水含量較大;反之，微水含量就小。
溫度不一起，使纖維素解環、斷鏈并隨同氣體發作的程度有所不一樣。在必定溫度下，CO和CO?的發作速度穩定，即油中CO和CO?氣體含量隨時刻呈線性聯系。在溫度不斷添加時，CO和CO?的發作速率通常呈指數規則增大。因此，油中CO和CO?的含量與絕緣紙熱老化有著直接的聯系，并可將含量改變作為密封變壓器中紙層有無反常的判據之一。
變壓器的壽數取決于絕緣的老化程度，而絕緣的老化又取決于運轉的溫度。如油浸變壓器在額定負載下，繞組均勻溫升為65℃，最熱門溫升為78℃，若均勻環境溫度為20C，則最熱門溫度為98℃;在這個溫度下，變壓器可運轉20—30年，若變壓器超載運轉，溫度添加，推進壽數縮短。
世界電工委員會(1EC)以為A級絕緣的變壓器在80～140C溫度范圍內，溫度每添加6℃，變壓器絕緣有用壽數下降的速度就會添加一倍，這即是6℃規律，闡明對熱的約束已比曩昔認可的8℃規律更為嚴厲。
2、濕度的影響。
水分的存在將加快紙纖維素降解。因此，CO和CO?的發作與纖維素資料的含水量也有關。當濕度必守時，含水量越高，分化出的CO?越多。反之，含水量越低，分化出的CO就越多。
絕緣油中的微量水分是影響絕緣特性的主要要素之一。絕緣油中微量水分的存在，對絕緣介質的電氣功能與理化功能都有極大的損害，水分可致使絕緣油的火花放電電壓下降，介質損耗因數tg8增大，推進絕緣油老化，絕緣功能劣化。而設備受潮，不只致使電力設備的運轉牢靠性和壽數下降，更也許致使設備損壞乃至危及人身安全。
3、油保護辦法的影響。
變壓器油中氧的效果會加快絕緣分化反響，而含氧量與油保護辦法有關。別的，池保護辦法不一樣，使CO和CO?在油中解和分散狀況不一樣。如CO的溶解小，使開放式變壓器CO易分散至油面空間，因此，開放式變壓器通常狀況CO的體積分數不大于300x10-6。密封式變壓器，因為油面與空氣絕緣，使CO和CO?不易蒸發，所以其含量較高。
4、過電壓的影響。
①暫態過電壓的影響。
三相變壓器正常運轉發作的相、地間電壓是相間電壓的58%，但發作單相毛病時主絕緣的電壓對中性點接地系統將添加30%，對中性點不接地系統將添加73%，因此也許損害絕緣。
② 雷電過電壓的影響。
雷電過電壓因為波頭陡，導致縱絕緣(匝問、并間、絕緣)上電壓散布很不均勻，也許在絕緣上留下放電痕跡，然后使固體絕緣遭到破壞。
③ 操作過電壓的影響。
因為操作過電壓的波頭適當陡峭，所以電壓散布近似線性，操作過電壓波由一個繞組轉移到另一個繞組上時，約與這兩個繞組間的匝數成正比，然后簡單構成主絕緣或相間絕緣的劣化和損壞。
5、短路電動力的影響。
出口短路時的電動力也許會使變壓器繞組變形、引線移位，然后改動了原有的絕緣間隔，使絕緣發熱，加快老化或遭到損害構成放電、拉弧及短路毛病。
綜上所述，把握電力變壓器的絕緣功能及合理的運轉保護，直接影響到變壓器的安全運轉、運用壽數和供電牢靠性，電力變壓器是電力系統中主要而要害的主設備，作為變壓器的運轉保護人員和辦理者有必要了解和把握電力變壓器的絕緣構造、資料功能、技能質量、保護辦法及科學的確診技能，并進行優化合理的運轉辦理，才干確保電力變壓器的運用功率、壽數和供電牢靠性。
