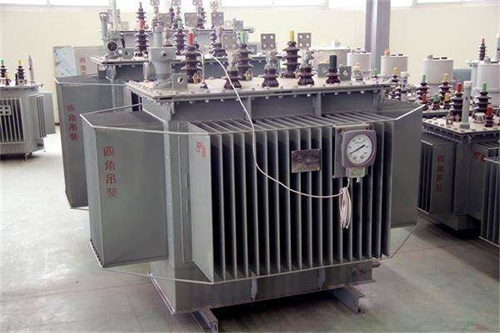

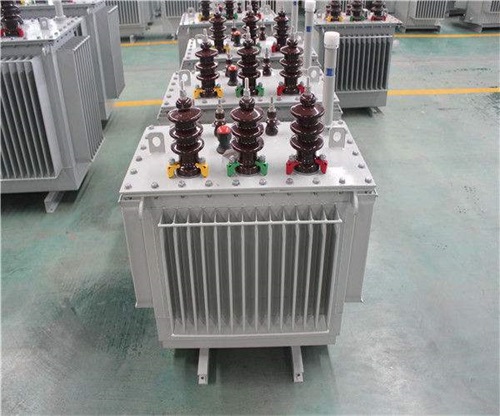

S13-250KVA/35KV/10KV/0.4KV油浸式變壓器

作者：變壓器廠日期：2020-09-21 人氣：115792

　　油浸式干式變壓器內部故障，但故障電流較小時，反映電流的保護往往不能動作。對于油冷卻的油浸式干式變壓器，當油箱內發生短路故障時，在短路電流和短路電弧的作用下，絕緣油和其它絕緣材料因受熱分解，產生氣體。

　　這些氣體必然會從油箱流向油枕上部，故障越嚴重，產生的氣體就越多，流向油枕的氣流速度也越大。利用這種氣體來動作的保護裝置，稱為瓦斯保護。

　　瓦斯保護是保護油浸式電力油浸式干式變壓器內部故障的一種主要保護裝置，如油浸式干式變壓器油面降低，繞組匝間短路等。按GB50062-92規定，800kVA及以上的油浸式油浸式干式變壓器和400kVA及以上的車間內油浸式油浸式干式變壓器均應裝瓦斯保護。

　　油浸式干式變壓器檢修流程

　　1、清掃套管，檢查瓷套有無放電痕跡及破損現象;

　　2、檢查套管頂部緊固螺栓是否松動。是否過熱;

　　3、清掃油浸式干式變壓器油箱及儲油柜、安全氣道及調壓裝置等附件;

　　4、檢查壓力釋放閥閥蓋內沉積的灰塵等雜物;

　　5、檢查儲油柜油位是否正常，油位計是否完好、明凈，并排出集污盆內的油污;

　　6、檢查呼吸器，更換失效變色的干燥劑;

　　7、補充油浸式干式變壓器本體及充油套管的絕緣油;

　　8、檢查散熱器有無滲油現象，冷卻風扇是否正常;

　　9、檢查測量上層油溫的溫度計;

　　10、檢查氣體繼電器有無滲油現象，閥門開閉是否靈活、可靠，控制電纜絕緣是否良好;

　　11、檢查處理油浸式干式變壓器外殼接地線及中性點接地裝置;
