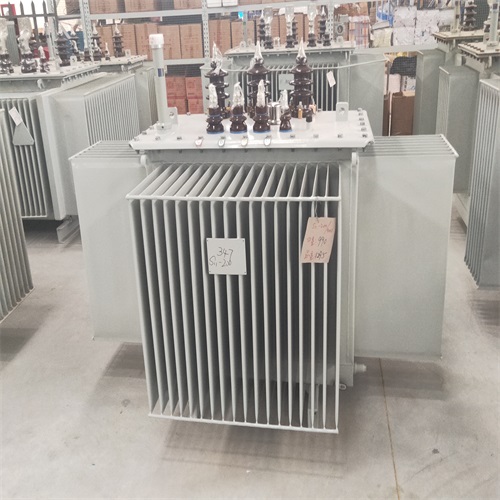

S13-800KVA/10KV/0.4KV油浸式變壓器

作者：變壓器廠日期：2020-08-08 人氣：126490

　　(1)油浸式變壓器的繞組溫度的監測裝置。油浸式變壓器的冷卻方式一般采用自然空氣冷卻(AN)和強迫空氣冷卻(AF)兩種方式。

　　這兩種方式一般被同一臺油浸式變壓器(≥100kVA) 采用。在自然空氣冷卻(AN)方式時，在正常使用條件下，油浸式變壓器可在額定電流下連續運行;在強迫空氣冷卻(AF)方式時是根據制造廠的要求，提出溫度定值，供各類急救負荷控制投入運行。

　　所以油浸式變壓器繞組的溫度監測裝置是帶有溫度控制功能的。由于油浸式變壓器固有的結構特點，它不但能夠直接測量繞組絕緣的外表面溫度，而且能夠直接測量鐵芯的溫度，所以油浸式變壓器的測溫裝置是多功能的，即具有繞組溫度測量、繞組超溫報警、鐵芯溫度測量、鐵芯超溫報警、控制風機開與停、提供遠方儀表、與計算機聯網、繞組超溫跳閘等功能。

　　(2)油浸式變壓器測量頂層油溫的裝置。該裝置規定安裝在油箱的頂部，其布置方式一般按不同的電壓等級而有不同的具體要求。

　　配電油浸式變壓器現在選用的溫度計，其容量小于1000kVA者，仍然是酒精玻璃溫度計(帶防護罩，俗稱棒式溫度計)，準確度為2.0級;當容量大于1000kVA時，除保留酒精玻璃溫度計外，還要增設戶外壓力式WCYK型溫度計或雙金屬WSS型信號溫度計。其測溫元件一般采用壓力包或雙金屬感溫元件，且當頂層油溫超過指定極限溫度時會發出報警信號;信號觸點容量為220V時不低于50VA，直流帶感性負荷時不低于15W。這兩種溫度計的準確度為1. 5～2.5級。
